Hva er NPT? National Pipe Thread

NPT er en forkortelse for National Pipe Thread. Det er en amerikansk standard der endelsen bestemmer om det er en rett eller konisk gjenge. For eksempel NPT, National Pipe Tapered, som er konisk og tetter i gjengene. NPS, National Pipe Straight, er rett og tetter med pakning eller lignende.

Her finnes mer informasjon om NPT

1. NPT-gjenge

2. Montering av NPT-gjenge

3. NPT Størrelsestabell

4. Velge riktig NPT-gjenge

5. NPT bor / borehull / gjengestang

6. NPT vs NPTF

7. Sammenlign produkter

NPT-gjenge

NPT er kategorien gjenger som heter National Pipe Thread. En nasjonal rørgjenge, rett og slett. Denne gjengen finnes i forskjellige varianter der det tydelig fremgår om gjengen er konisk eller rett.

NPT, National Pipe Tapered
NPS, National Pipe Straight
NPTF, National Pipe Tapered Fuel
NPSF, National Pipe Straight Fuel
NPSM, National Pipe Straight Mechanical

Her nedenfor skal vi gå gjennom National Pipe Tapered - Konisk gjenge.

Montering av NPT-gjenge

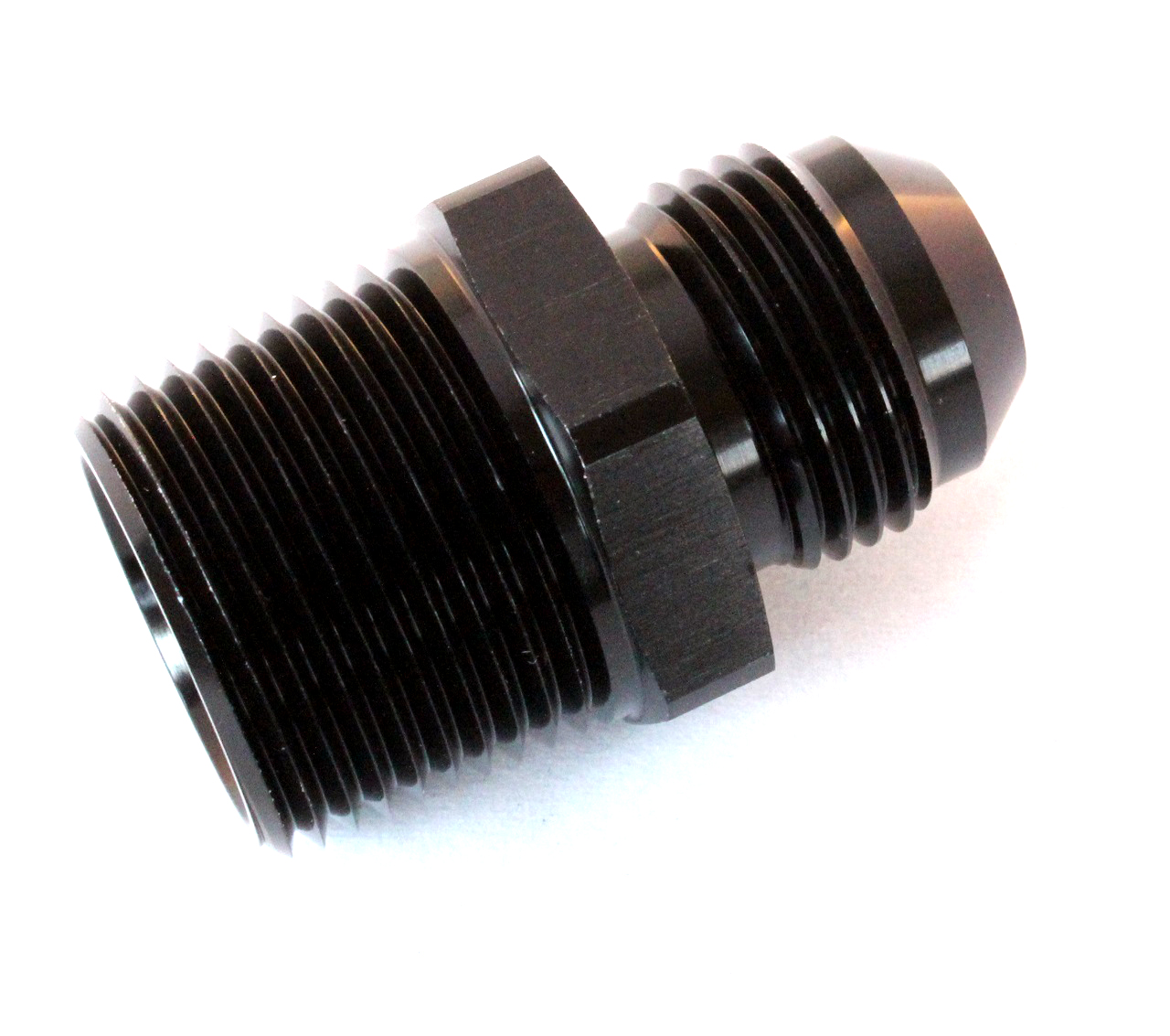

Når man skrur i en adapter med konisk NPT-gjenge, vil denne låse/nype litt avhengig av toleransene på delene. Noen ganger kan man skru 2-3 omdreininger, og noen ganger 3-4 omdreininger eller mer. Dette avhenger av toleransene i de begge delene og om man bruker tetningsmasse på gjengene, noe som gjør at man ikke kan skru like mange omdreininger.

Tetningsmasse i fast form som PTFE-teip eller flytende form fra Loctite brukes som tetning av koniske NPT-gjenger.

NPT Størrelsestabell

NPT konisk gjenge har en avsmalning på 3/4" per fot (304,8 mm). Lignende størrelser er M10 og 3/8"-24 der NPT kan skrus ned, men dette er altså ikke riktig og vil ikke tette ordentlig. Største og minste gjengemål på en NPT-gjenge avhenger av hvor lang gjengen er, men pleier å se ut som tabellen nedenfor.


1/16" -27 -
Største gjengemål: 0,3125"/7,94mm
Minste gjengemål: 7,4mm
1/8" -27 -
Største gjengemål: 0,405"/10,29mm
Minste gjengemål: 9,88mm
1/4" -18 -
Største gjengemål: 0,540"/13,72mm
Minste gjengemål: 13,11mm
3/8" -18 -
Største gjengemål: 0,675"/17,15mm
Minste gjengemål: 16,27mm
1/2" -14 -
Største gjengemål: 0,840"/21,34mm
Minste gjengemål: 20,6mm
3/4" -14 -
Største gjengemål: 1,050"/26,67mm
Minste gjengemål: 25,9mm
1" -11½ -
Største gjengemål: 1,315"/33,40mm
Minste gjengemål: 32,5mm
1¼" -11½ -
Største gjengemål: 1,660"/42,16mm
Minste gjengemål: 41,3mm

Velge riktig NPT-gjenge

Hvis man ikke vet hvilken NPT-gjenge man har, kan man med ovenstående tabell få en god indikasjon på hvilke verdier man ligger mellom, og på den måten finne riktig gjenge.

Innvendig gjenge - Hunn
Har du en innvendig konisk NPT-gjenge, så mål ned i hullet mot gjengene, så får du den minste verdien. Da ser du hvilket minste gjengemål som passer i tabellen ovenfor.

Utvendig gjenge - Hann
Hvis du har en utvendig NPT-gjenge, måler du den minste diametern over gjengene. Da ser du hvilket største gjengemål som passer i tabellen ovenfor.

NPT bor / borehull / gjengestang

Det finnes koniske gjengestenger for å lage NPT-gjenger selv. Skal man lage en konisk gjenge, er det viktig å forborre med riktig størrelse, ellers kan gjengen bli for stor eller for liten.

1/16" -27 - 6,2mm
1/8" -27 - 8,5mm
1/4" -18 - 11,0mm
3/8" -18 - 14,5mm
1/2" -14 - 17,8mm
3/4" -14 - 23,0mm
1" -11½ - 29mm
1¼" -11½ - 37,5mm

NPT vs NPTF

Både NPT og NPTF-gjengene er koniske, men hva skiller dem?

Disse kan være vanskelige å skille fra hverandre hvis man ikke kan sammenligne med andre gjenger. Eller hvis du ikke har eksakt benevnelse/artikkelnummer.

Litt informasjon om hva som skiller gjengene.

• NPTF holder tett uten ekstra gjengelåsning. NPT gjør ikke det. Her er det viktig å ikke blande NPT og NPTF, for da vil det ikke holde tett.
• NPTF har også kortere gjengelengde. Dvs. at største og minste diameter er strammere enn NPT-gjenge.
• NPTF tetter uten ekstra gjengtetting fordi gjengen deformeres ved montering. Dette gjør at NPTF helst bør byttes ut og ikke gjenbrukes ved demontering.

Så selv om mange produkter er laget for NPTF, bruker ofte ettermarkedet NPT, da en NPTF kan forårsake flere problemer enn fordeler uten utdannede montører. For hvordan skal man vite om gjengen er NPT eller NPTF, og hvordan kan man sjekke dette sikkert hvis det ikke finnes noe artikkelnummer?
