Uniballer og leddlager

Hva er uniballer?

Ulike typer

Det finnes mange forskjellige typer leddlager og leddhoder avhengig av applikasjonen, og det er viktig å velge riktig for å unngå for tidlig slitasje på delen samt at funksjonen uteblir.

De leddlager som finnes innen motorsport har en selvsmørende (fett) plastlagring som gjør at kula lett kan bevege seg. Industrien har smørbare leddlager, men dette brukes ikke innen motorsport. Disse må kontinuerlig smøres for å være glappfrie.

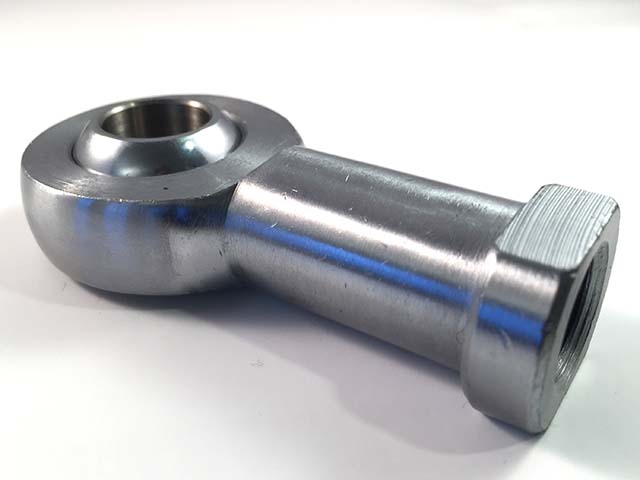

• Leddhode hunn = Innvendig gjenge

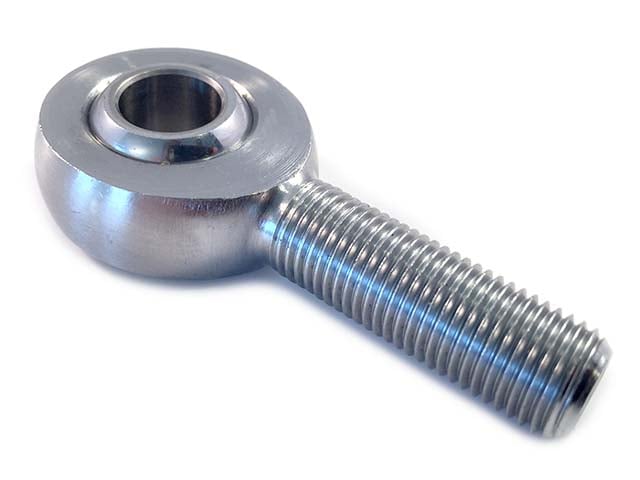

• Leddhode hann = Utvendig gjenge
• Sveisehus Leddlager = Et leddlager som du sveiser fast i stedet for et leddhode.

Størrelse på uniballer

Når du velger å bruke leddhoder, er det lurt å se over størrelsen for riktig applikasjon. Er det til bakvogn, kan det være lurt med et større (kraftigere) leddhode. Men er det til for eksempel justering av generator, så kreves det ikke et like kraftig leddhode da eventuell belastning ikke er like høy som i bakvogn.

Retningslinje ved valg av uniballer
Et leddlager monteres slik at det bare skal måtte ta aksial last sett i forhold til gjengens forlengelse. Hvis dette virkelig er tilfellet og du bruker en kvalitets uniball og en bolt i samme kvalitet, så vil bolten være den svakeste linken. Dette er i teorien noe som kan brukes som retningslinje ved valg av uniballer. Hvis du føler at du ligger på grensen av hva bolten eller uniballen klarer, så gå opp i størrelse.

Materiale

De forskjellige materialene som brukes til uniballer avhenger helt av hvilket område de skal brukes innen. Leddlager finnes i følgende varianter:

• Krom-molybden for beste styrke og holdbarhet.
  Disse lager tåler betydelig mer belastning og støt enn tilsvarende i vanlig stål.
• Stål
  Disse monteres oftest innendørs i maskiner og industri.
• Rustfritt / Syrefast stål
  Også disse monteres innen industrien, men kan også brukes utendørs.
• Aluminium
  Brukes til lette applikasjoner som ikke tar opp støt og like høye krefter som de ovennevnte materialene. Perfekt hvis noe skal være lett og ikke ta opp høye krefter / støt.

Montere uniballer

Når du monterer et leddhode eller løsning med hjelp av leddhoder, er det viktig at du velger riktig størrelse samt gjenge hvis det skal være justerbart.

Uniballer monteres vanligvis som ende på en bevegelig del, f.eks. på hjuloppheng i bil. Viktig er at leddlageret får jobbe innen sitt arbeidsområde. Montert i én retning kan lageret bevege seg 12-16 grader cirka. Montert vridd 90 grader kan det bevege seg 360 grader. Tenk på dette ved montering. En uniball som sitter i en hjuloppheng og slår i sitt endelager kan lett gå i stykker.

Bruk distanser hvis du trenger mer bevegelse enn de 12-16 grader som et leddhode kan bevege seg uten distanser. Med distanser kan du oppnå noen grader ekstra bevegelse, noe som er mye i et hjuloppheng.

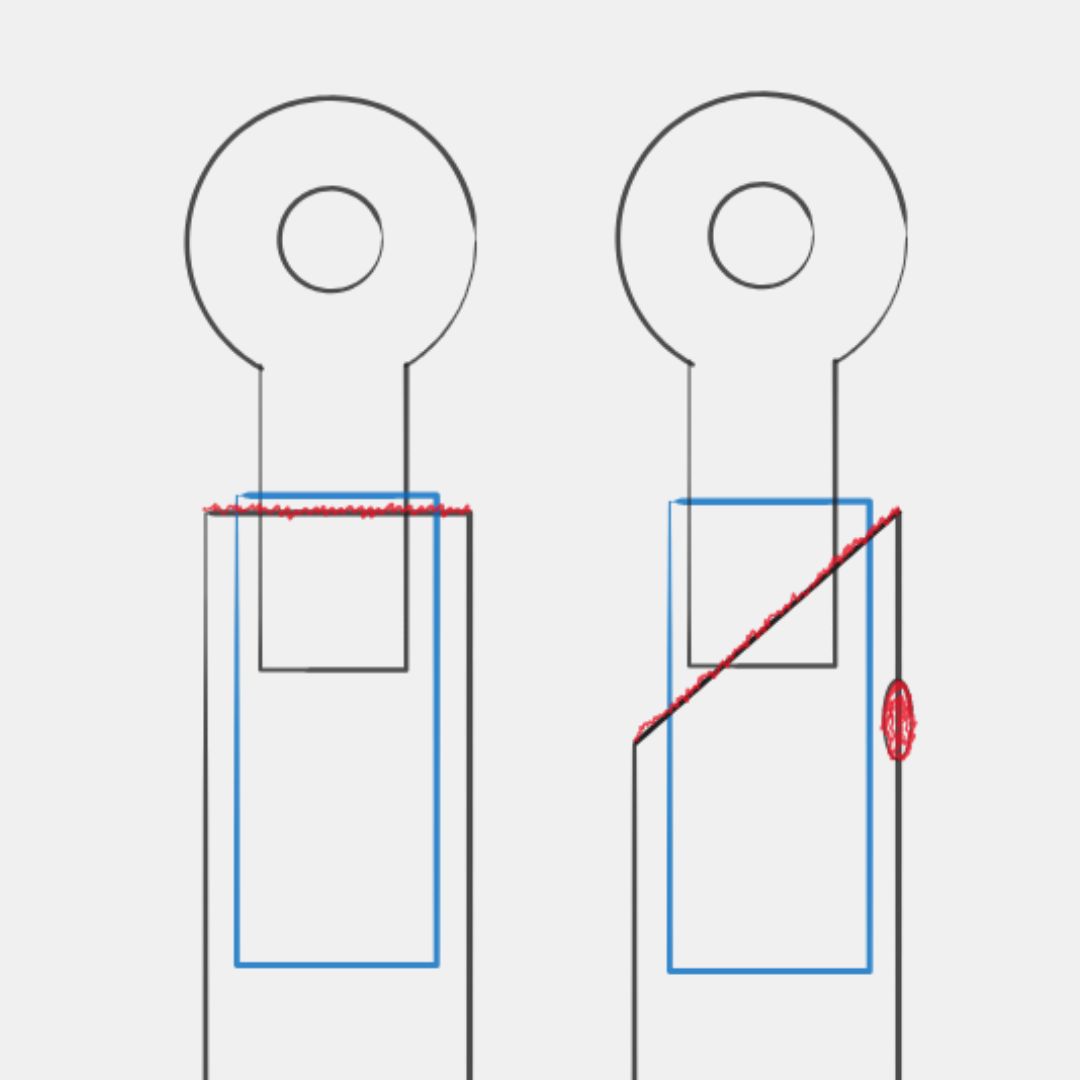

Skal du montere leddhodet på et rør, monteres en sveisehylse på røret. Deretter kan et leddhode med utvendig gjenge monteres sammen med en låsmutter.

Tilbehør

Chassirør
Rør for å brukes med en sveisehylse sammen med et leddlager.

Distanser
For å unngå spill når du monterer ditt leddlager.

Låsemuttere
For å låse leddlageret når du har justert inn ønsket avstand/lengde. En mutter hindrer leddhodet fra å bevege seg i gjengene.

Justerlenker
Hann i den ene enden og hunn i den andre for lett å kunne justere lengden på stag uten å demontere noe.

Justérhylser for rør
Sveises på røret slik at du kan justere tilknyttede leddlager i begge ender på en enkel måte.

Dammskjold
Brukes for å beskytte leddhodene mot smuss som kan skade lageret.

Sveisehylser
Underletter bruken av leddhodet sammen med rør. Sveises i røret for å kunne montere leddlager.

Sveisefester
For enkelt å kunne feste leddhoder i chassis og lignende.

Sveisehus
Dette er en holder for leddlager som sveises fast på rør eller lignende.

Vanlige problemer

• Leden jobber utenfor sitt arbeidsområde
  Stor risiko for at leddlageret går i stykker.
• Søppel og støv
  Når et ledd brukes uten dammskjold, sliter søppel ekstra på lagerflaten.
• Geometri
  Hvis ikke leddlageret monteres for å ta imot krefter på riktig måte, kan det lett gå i stykker.
