Veivhusventilasjon Informasjon

Innledning - Veivhustrykk

Ved hard kjøring og høye turtall øker motorens veivhustrykk. Dette gjør at oljedimma følger med motorens veivhusventilasjon ut i trykkrør og intercooler med dårligere kjøling og oljekladd som resultat. En oljefangtank kobles til veivhusventilasjonen for å samle opp denne oljen - en olje felle.

Det finnes to typer: Åpen veivhusventilasjon og lukket veivhusventilasjon.

• Lukket veivhusventilasjon leder tilbake dampene inn i motoren.
• Åpen veivhusventilasjon slipper ut disse gassene ut i atmosfæren.


Hva er veivhusventilasjon?

En motor produserer med hjelp av de rørlige delene og spesielt gjennom forbrenningstrykket et pulserende trykk i veivhuset som må ventileres bort for at motoren skal fungere ordentlig. Dette pulserende trykket kan jevnes ut gjennom kanaler som finnes internt i motoren. Veivhustrykk finnes imidlertid fortsatt og må evakueres for ikke å få et høyt trykk inne i motorens veivhus. Dette gjøres gjennom hull i motorblokken og ventilkappen. Disse ledes inn i motorens innsugssystem.

Overtrykk som ikke kan evakueres gir redusert motoreffekt og ødelegger pakninger.

Hvilke deler inngår?

En eller to åpninger i motoren for ventilasjon ville vært tilstrekkelig, men da vil olje lekke ut og smuss komme inn, så derfor er flere komponenter involvert i systemet.

• Åpning i motorblokk / topplokk / begge
  Disse åpningene finnes ofte originalt, men ved trimming av motoren er de ikke store nok / ventilerer ikke godt nok.
• Veivhusburk (oljecatchtank)
  Denne skal minst ha et innløp og et utløp

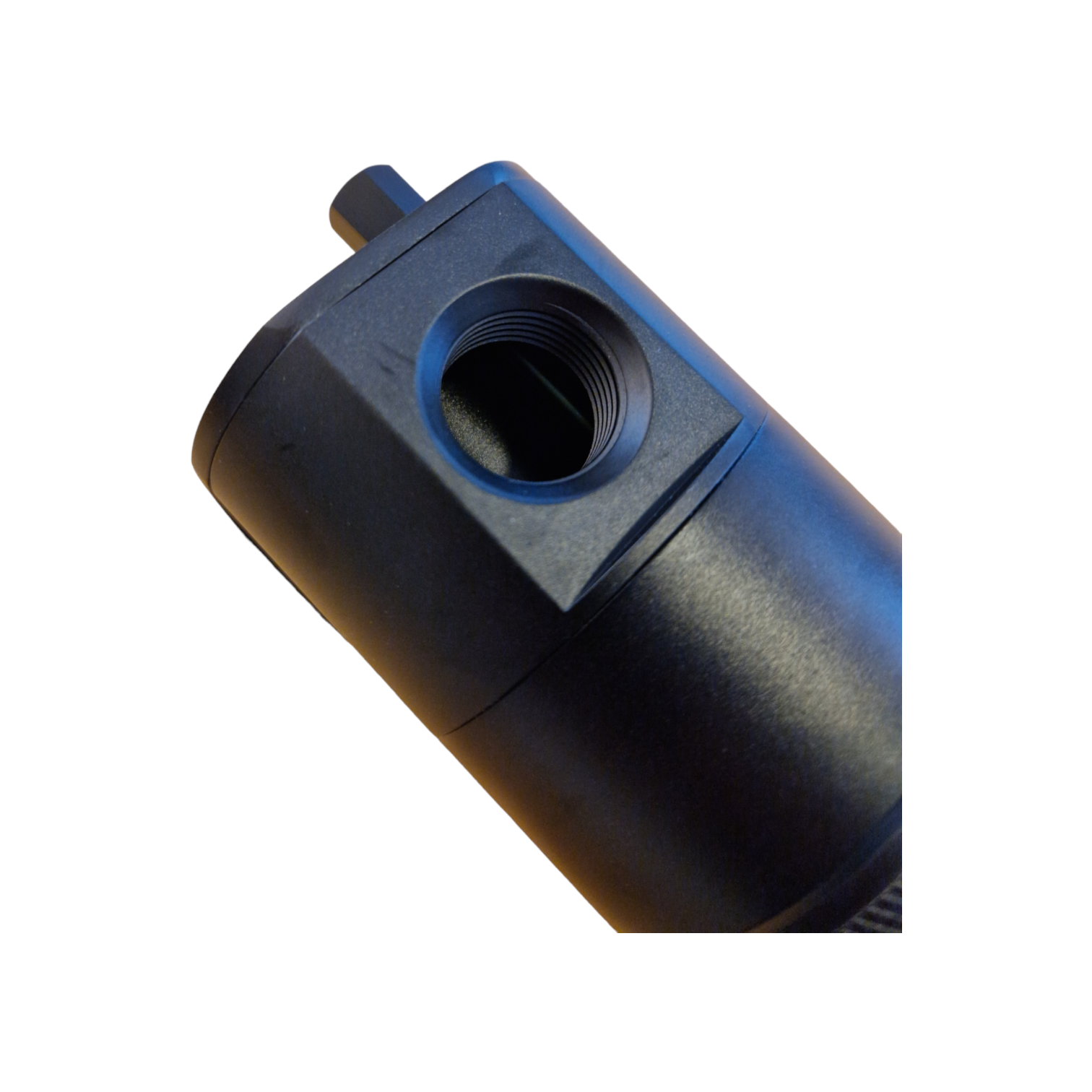

  Innløp mot motor

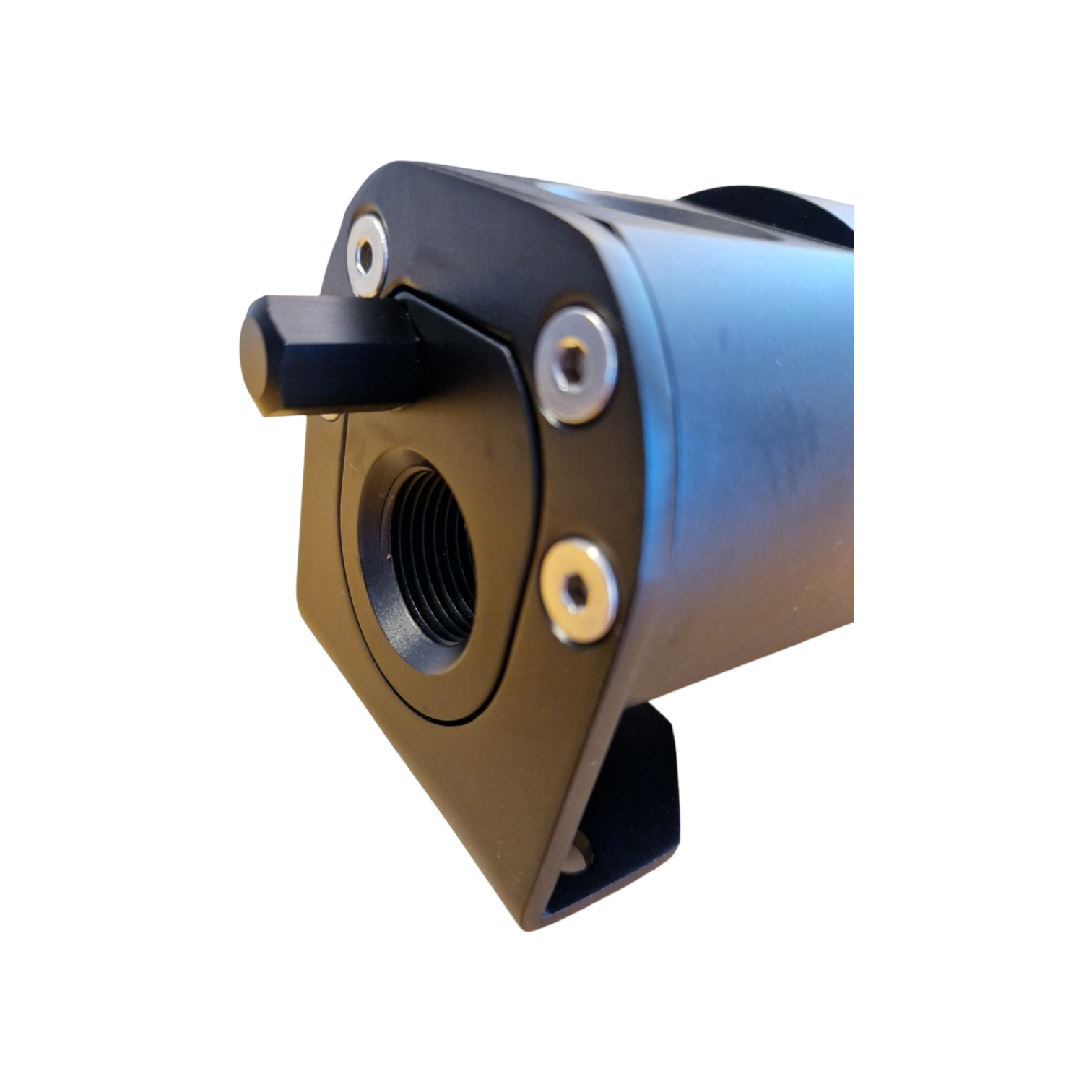

  Utløp mot turbons innsug
• Slanger og koblinger mellom motor og veivhusburk
  Disse slangene skal tåle vakuum og ledes mellom motor og veivhusburk.
• Slanger og koblinger mellom veivhusburk og motorens innsug
  Denne slangen skal tåle vakuum da den monteres på turbons innløp.
  Ofte brukes en åpen veivhusventilasjon ved motorsport / racing ved å montere et filter på denne tilkoblingen. Veivhusgassene ventileres da fritt i atmosfæren.
• PCV-ventil (tilbakestrømningsventil)
  Dette er ikke noe som brukes når vevhusslangen kobles til turbons innløp.

Tilkoblinger

Forbedre veivhusventilasjon

Forbedret veivhusventilasjon kan skje på mange forskjellige måter, men det vanligste er å fjerne original veivhusburk og lede gassene til en ekstern oljefangtank for veivhusgasser.

Alternativ to er å koble til flere steder mot topplokk / motorblokk for å få større overflate som veivhusgasser kan ventilere gjennom. Ved å gjøre eksisterende hull for veivhusventilasjon større, forbedres ventilasjonen ytterligere.

Også slangene for veivhusventilasjonen bør være grovere eller i alle fall ha en indre diameter minst som hullet de kobles til, for ikke å fungere som en restriktor.

Noen ganger stikker ramlageroverfallene så langt ned mot oljetråget / våtsumpen at det dannes som kammer i motorblokken. Det blir med andre ord som flere små veivhus. Her trenger du å koble de forskjellige veivhusene sammen slik at trykkpulser kan passere fritt, noe som er vanligst. Alternativet er å ta opp et uttak for veivhusventilasjon for hvert "kammer".

Det er bedre med en veivhusventilasjon som strømmer mer ur effektsynspunkt. Derimot innebærer ofte bedre ventilasjon mer oljedimma. Derfor er det viktig å ha en oljefangtank som fungerer ordentlig.

Trimmet motor - Veivhusventilasjon

Ved trimmede motorer øker behovet for forbedret veivhusventilasjon. Høye forbrenningstrykk / ladetrykk gir ofte også høyere veivhustrykk på grunn av at forbrenningsgasser slipper forbi kolvringer ned i veivhuset.

Høyere turtall bygger også opp veivhustrykket lettere.

Hvordan fungerer en oljefangtank?

En oljefangtank samler opp oljedimma fra veivhusventilasjonen slik at denne ikke havner i innsugssystemet, noe som forverrer effektiviteten på intercooleren og nøyaktigheten for sensorer.

En fangtank som samler opp oljedimma er et must på trimmede motorer der man ønsker å opprettholde motoreffekt og renhet i trykkrør.

Veivhustrykk ledes gjennom veivhusslange gjennom oljefangtanken der oljen blir stående, og trykket fortsetter til innløpstøret. Ved hard kjøring kan det samle seg mye olje, og derfor finnes det en dreneringsplugg i bunnen av tanken for enkelt å kunne tømmes for olje.

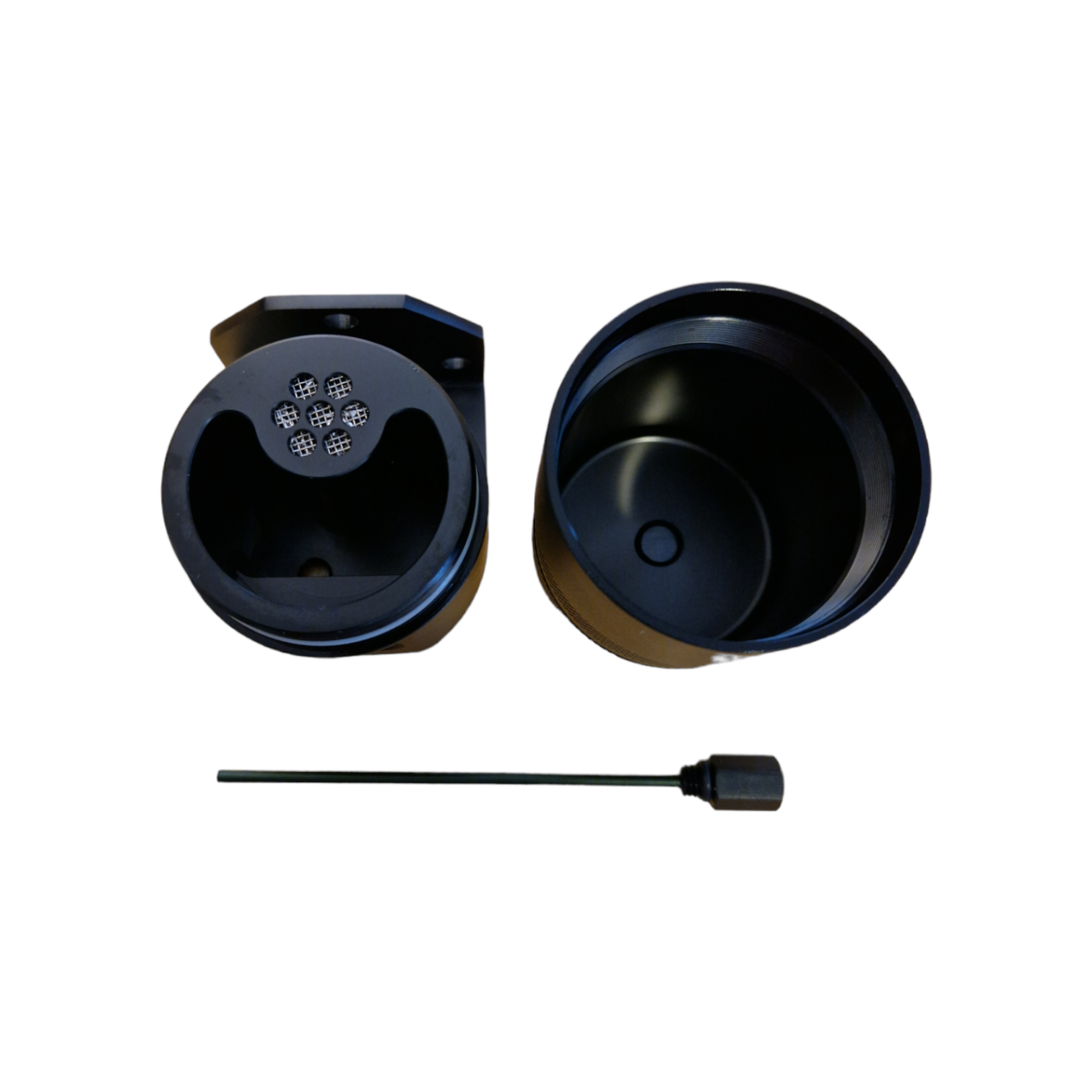

Det finnes også bafflete fangtanker, som innebærer at luften med hjelp av kanaler må ta en lengre vei inne i beholderen for ytterligere å forhindre oljedimma fra å følge med inn i innløpsrør og trykkrør. Også andre løsninger med skumfilter eller stålfiltret kan brukes for å filtrere oljedimma.

Ulike typer av oljefangtanker

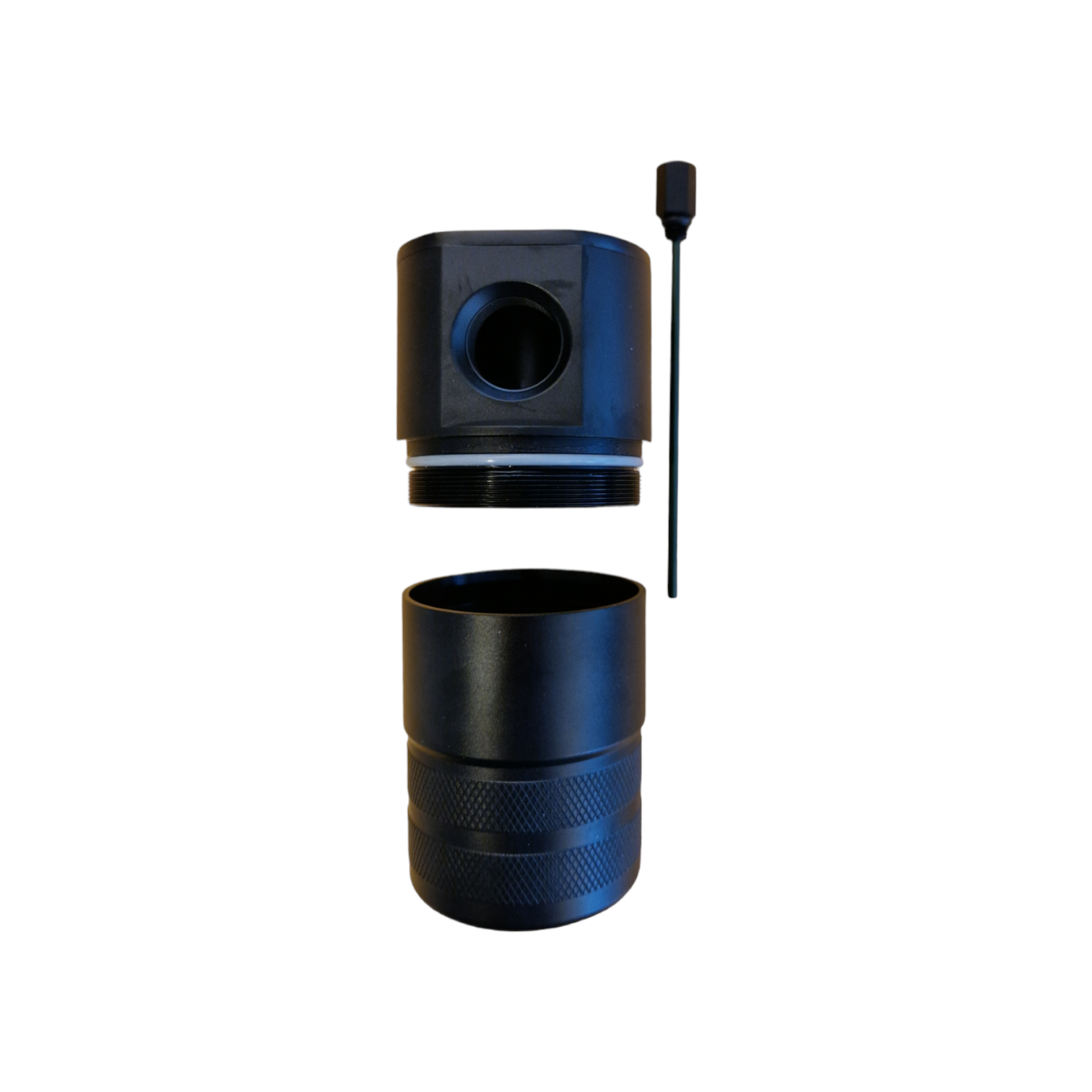

Det finnes veldig mange forskjellige typer oljefangtanker, men alle er bygget på prinsippet om at du i alle fall må ha en type beholder som kan samle opp olje. Deretter er forskjellige typer løsninger lagt til, f.eks.: innebygd veivhusfilter, tilbakeledning av olje til motoren eller drenering i bunnen, målestang for oljenivå, monteringsutstyr, ulike kammer for separasjon av oljedimma. Dette er bare noen funksjoner som finnes.

Installere oljefangtank

Ofte brukes motorens originale tilkoblinger på ventilkappen og motorblokken for å ventilere veivhustrykk, da dette er enkelt. Disse uttakene ledes deretter med slanger til en oljefangtank. Denne tanken ventileres deretter med hjelp av et veivhusfilter / lite åpent luftfilter.

For best effekt kan en slange i stedet lede tilbake veivhusgasser til turbons innsug. Veivhusgassene får da hjelp til å suges ut av veivhuset med hjelp av motorens kraft / strømning. Ulempen med å lede tilbake veivhusgassene inn i motoren er at de kommer med oljedimma som setter seg i trykkrør og innsugssystem, og ikke minst på sensorer. Dette gir dårligere effekt og måleverdier fra sensorer som har fått oljekladd på seg.

Dette ventileres bort med en god oljefangtank.

Merk at en godkjent installasjon ved kontrollbesiktning for gatebruk krever en såkalt lukket veivhusventilasjon = Ventilasjon som ledes tilbake til innsugssystemet og motor.

Materiale

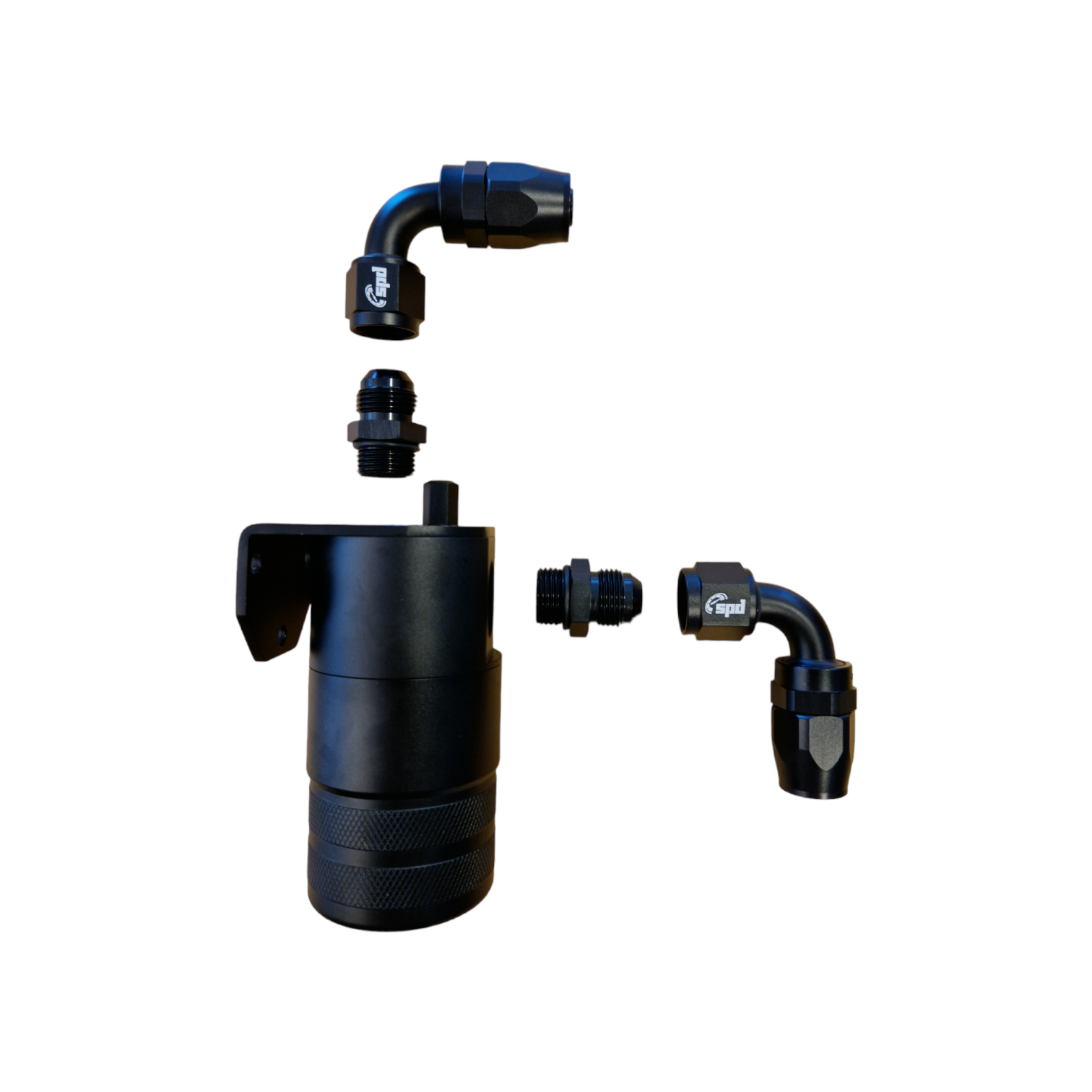

Oljefangtanker er ofte laget av aluminium og er robotsveiset for å opprettholde en jevn høy kvalitet. Disse finnes i mange forskjellige utførelser for å passe de fleste applikasjoner både ytelsesmessig og plasseringsmessig. Det finnes mange tilkoblingsmuligheter for slanger med slangeklemme og for AN-koblinger.

Problemer med veivhusventilasjon

Oljedampen som følger med luften fra veivhuset gjennom veivhusledningene og danner et oljefilm på innsiden av trykkrør og intercooler forverrer de kjølende egenskapene og gir høyere inntakstemperatur. I tillegg har vi tatt opp noen eksempler på hva dårlig veivhusventilasjon kan forårsake av problemer:

Motoreffektivitet
Høyt veivhustrykk / Dårlig veivhusventilasjon motarbeider veivpartiets bevegelse og senker motoreffekten. Dette er et undervurdert problem.

Olje i trykkrør
Når veivhusventilasjonen ikke fungerer helt, kan mye oljedamp følge med inn i trykkrør / inntakssystem, noe som blir klissete ved service. Dette kan også få trykkrør til å hoppe fra hverandre når delene er oljet og glatte.

Kjøling
Når olje havner i trykkrør og intercooler, forverres også kjølerens effektivitet. Dette hemmer også motoreffekten.

Sensorer
Når olje kommer inn i trykkrør / inntak og havner på sensorer, kan disse måleverdiene vise feil. Inntakstemperatur og mapsensor er to slike sensorer som blir utsatt.

Turbo
Høyt veivhustrykk er en årsak til at turboaggregater presser ut olje. Høy veivhusventilasjon vanskeliggjør evakuering av olje fra turbo til oljetråden.

Turbo pakninger
Slitte tetninger i en turbo kan dessuten slippe gjennom trykk fra turbosystemet ned i veivhuset gjennom oljereturen. Dette blir vanligere med større turboaggregater / turbinaksel da disse komponentene har større spill.

Pakkbokser
Høyt veivhustrykk gjør til slutt at pakkbokser begynner å lekke.

Kobling
Høyt veivhustrykk som gir lekkende pakkbokser bak koblingen kan forårsake koblingshavari hvis oljen når koblingens friksjonsflate.

Kliss
En åpen veivhusventilasjon som ikke har et velfungerende filter ventilerer ut en oljedamp i motorrommet, noe som fører til kliss og også dårlig lukt hvis dette når varme deler som grenrør og eksosanlegg.
