Dimensjonering av kabel





Hvilken kabelareal / kabelstørrelse skal man bruke til ulike komponenter / forbrukere?
Her går vi gjennom hvordan du skal gjøre i bilens 12V-system.

  1. Ampere
  2. Kabelareal RK / RKUB (mm2)
  3. Kabelareal R2 / TXL (mm2)
  4. Størrelse på sikring
  5. Smelt sikring
  6. Sammendrag



1 ▼

Kontroller forbrukerens maks strøm (Ampere)

Begynn med å se hva produktets maks strøm (Ampere) er.
Avhengig av hvilken del / forbruker som skal kobles til og hvor lang kabel du skal bruke, må du bruke riktig dimensjon på kabelen, og da må man vite hvor mange ampere produktet trekker maks.
Forskjellen er stor mellom en vifte og en lampe f.eks.

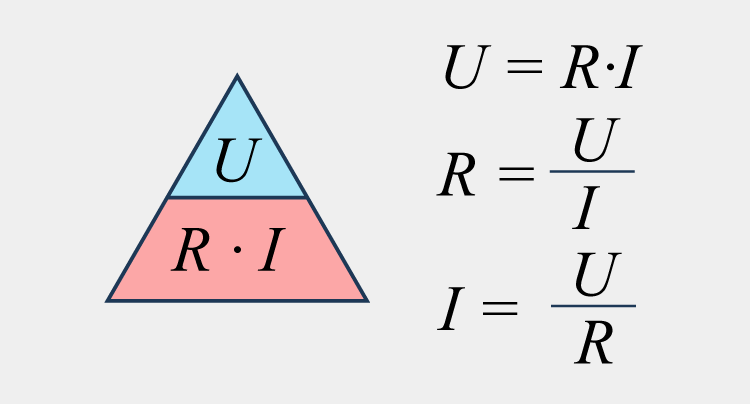

Finnes det informasjon om hvor mange watt som forbrukes, kan du dele med spenningen (V / Volt) for å regne ut hvor mange ampere det blir.

Eksempel:
350 Watt / 12 Volt = 29,1 Ampere = 30 A sikring kreves til forbrukeren = minst 4 mm² RK / RKUB.
200 Watt / 14 Volt = 14,2 Ampere = 15 A sikring kreves til forbrukeren = minst 1,5 mm² RK / RKUB.

Ligger du på grensen av hva kabelen eller forbrukeren klarer, velg da det sikrere alternativet = grovere kabel eller mindre sikring.




2 ▼

Kabelareal RK / RKUB (mm2)

Kabelareal (mm2) - Maks strøm (A)
0,5 mm² - 5A
0,75 mm² - 7,5A
1 mm² - 10A
1,5 mm² - 15A
2,5 mm² - 20A
4 mm² - 30A
6 mm² - 40A
8 mm² - 50A
10 mm² - 70A




3 ▼

Kabelareal R2 / TXL (mm2)

Bruker man finere kabler som R2 eller TXL som eksempel, kan man følge denne tabellen:

Kabelareal (mm2) Maks strøm (A)
0,5 mm² - 10A
1 mm² - 15A
1,5 mm² - 20A
2 mm² - 25A
3 mm² - 30A
4 mm² - 40A
6 mm² - 50A
8 mm² - 60A
10 mm² - 70A

Eksempel: Bosch 044 drivstoffpumpe trekker cirka 13,5 A ved ~5 bar mottrykk.
Her kan man bruke en 1,5 mm² RK-kabel. Da kan man sikre med en 15 Ampere sikring.




4 ▼

Størrelse på sikring

En sikring brukes for å beskytte kablingen. Bruk maks samme eller mindre sikring som i tabellen ovenfor.




5 ▼

Smelt sikring

Et ganske vanlig problem er sikringer som smelter. Dette skyldes ofte at kontakten mellom sikringen og sikringsholderen er dårlig. Dårlig kontakt = mer strøm på mindre areal = mer varme. Det samme gjelder ved for tynt dimensjonert kabel for forbrukeren.




6 ▼

Sammendrag

For å oppsummere denne korte guiden i 3 trinn:

1 - Kontroller forbrukerens maks strøm (Ampere)
2 - Kontroller størrelsen på kabelen du trenger (mm2)
3 - Sikre kabel / forbruker med passende sikring




▼




▼
