Relé - Informasjon

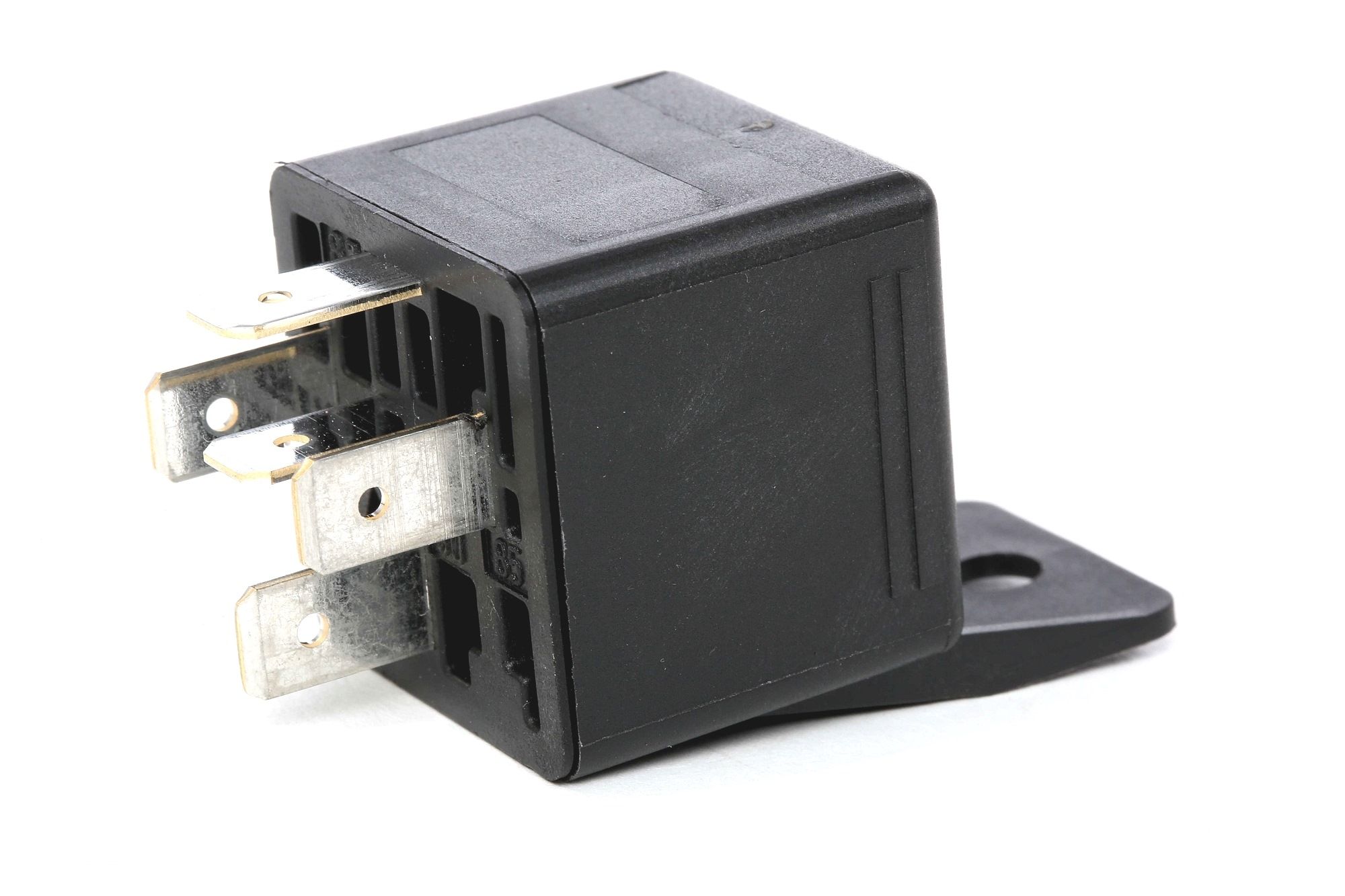

Hva er et relé

Et relé er en elektrisk styrt strømbryter, kan man si. Gjennom en svak styrespenningssignal aktiveres reléet, og kan på denne måten regulere åpning og lukking av en betydelig sterkere strømkrets.

Dette forklares enklest med et bilde i henhold til punkt én i installasjonen.

Relé for kjøretøy finnes i varianter for ulike spenninger.

• 6v som i eldre biler
• 12v som de fleste biler har i dag
• 24v som tyngre maskiner pleier å bruke

Ulike typer relé

• Startrelé
  Brukes for å gi startermotoren den kraften den trenger.
• Blinkersrelé
  Brukes ved blinklysene til bilen for å få lampene til å blinke ved å styre tiden.
• Enkelrelé
  Et enkelt relé med 1 egenskap, men kan finnes med flere utganger. Finnes også med sikring.
• Dobbelrelé
  Et sammenkoblet relé med 2 ulike eller like egenskaper. Finnes også med sikring.
• Solid state relé
  Dette fungerer som et vanlig relé med den forskjellen at det er uten bevegelige interne deler. Solid state-enheter pleier å bli varme, så det er viktig å plassere dem med god ventilasjon.

Funksjon Dragende relé

• Ingen styrespenningssignal = kretsen er brutt = reléet er av = Ingen strøm kan passere.
• Styrespenningssignal påkoplet = kretsen er lukket = reléet er på = strøm kan passere.

Funksjon Veksle relé
Sammenlignet med dragende relé, men med to kretsløp. Krets 1 og krets 2.

• Uten styrespenningssignal fungerer krets 1, men ikke krets 2.
• Med styrespenningssignal fungerer krets 2, men ikke krets 1.

Installere

For å koble inn et relé korrekt, begynner du med å se over koblingsskjemaet. Sørg for at reléet sitter godt fast når tilkoblingen er gjort, slik at det ikke er mulighet for at kablene slipper eller vibrerer løs, da glappkontakt kan føre til brann.

Det finnes en del forskjellige tester for å kontrollere at et relé fungerer. Her kommer et par enkle tips:

• Kontroller styresignalet.
• Ved styresignal - kontroller at de to stiftene som skal drive forbrukeren har kontakt.

Tilbehør

• Reléholder
  Holder for relé. For en pen og sikker montering.
• Relésokkel
  For å enkelt koble inn et relé er en relésokkel / kontakt veldig praktisk å bruke.

Problemer

• For svak styrespenningssignal
  Styrespenningssignalet er for svakt, så spolen aktiveres aldri. For svak styrestrøm kan også ødelegge reléet. Dette kan skje ved lav batterispenning som et eksempel.
• Dårlig kontakt
  Som med alle tilkoblinger kan dårlig kontakt gi problemer.
